Welche elektrischen Sicherheitsvorrichtungen sind an Kränen installiert? 1

Welche elektrischen Sicherheitseinrichtungen sind an Laufkränen installiert? Welche Rolle spielt jeder? -- erster Teil



Welche elektrischen Sicherheitseinrichtungen sind an den Portalkränen installiert?Welche Rolle spielen die einzelnen? - der zweite Teil

Welche elektrischen Sicherheitseinrichtungen sind an den Brückenkränen installiert?Welche Rolle spielen die einzelnen? - Teil 3



1. Überlastbegrenzer



Funktion:Der Gesamtfehler des Überlastbegrenzers sollte nicht größer als 8 % sein. Wenn die Last 90 % der Nennlast erreicht, sollte ein Alarmsignal ausgegeben werden. Wenn das Hubgewicht das Nennhubgewicht überschreitet, kann die Hubkraftquelle automatisch abgeschaltet werden und es wird ein Verbotsalarmsignal ausgegeben.



Sollte installiert sein:10-Tonnen-Brückenkrane mit einer Nenntragfähigkeit von mehr als 20 Tonnen, Portalkrane mit einer Nenntragfähigkeit von mehr als 10 Tonnen, Eisenbahnkrane und 10-Tonnen-Brückenkrane.


Geeignet für den Einbau:10-Tonnen-Brückenkrane mit einer Nenntragfähigkeit von 3-20t, 10-Tonnen-Portalkrane mit einer Nenntragfähigkeit von 5-10t und Turmdrehkrane mit einem Hubmoment von weniger als 25 Tonnen.







2. Drehmomentbegrenzer



Funktion:Der Gesamtfehler des Drehmomentbegrenzers sollte nicht größer als 10 % sein. Wenn das Lastmoment das Nennhubmoment erreicht, kann die Stromquelle zum Heben oder Wippen automatisch unterbrochen werden und es wird ein Verbotsalarmsignal ausgegeben.



Sollte installiert sein:Autokrane, Reifenkrane und Raupenkrane mit einer Tragfähigkeit von mindestens 16 t, Turmdrehkrane mit einer Tragfähigkeit von mindestens 25 t.



Geeignet für den Einbau:LKW-Kräne, Reifenkräne und Eisenbahnkräne mit einer Tragfähigkeit von weniger als 16 t.



3. Begrenzungspositionsbegrenzer für den Aufstieg



Funktion:Es muss sichergestellt sein, dass beim Erreichen der Endposition des Streuers die Stromquelle des Hebens automatisch unterbrochen wird.



Sollte installiert werden auf:alle Arten von Kränen.



4. Absteigender Endlagenbegrenzer



Funktion:Unter Arbeitsbedingungen, bei denen sich der Spreader möglicherweise unterhalb der unteren Grenzposition befindet, sollte sichergestellt werden, dass die Stromquelle des Abstiegs automatisch unterbrochen werden kann, wenn der Spreader in die untere Grenzposition fällt, um sicherzustellen, dass das Drahtseil aufgewickelt wird auf der Trommel ist nicht geringer als in der Konstruktion angegeben. Mehrere Runden.



Sollte installiert sein:10-Tonnen-Brückenkran, Turmdrehkran und Portalkran nach Bedarf.





5. Betriebsendlagenbegrenzer



Funktion:Es sollte sicherstellen, dass der Mechanismus beim Erreichen der Extremposition automatisch die Vorwärtskraftquelle abschaltet und die Bewegung stoppt.



Es sollte installiert werden auf:Laufkatzen und Laufkatzen von 10-Tonnen-Brückenkranen und 10-Tonnen-Portalkranen, und der Ausleger des Portalkrans befindet sich in der äußersten Betriebsposition.



6. Ablenkungseinstellungs- und Anzeigegerät



Funktion:Wenn die Stützen an beiden Enden aufgrund unterschiedlicher Fahrgeschwindigkeiten ausgelenkt werden, kann die Auslenkung dem Fahrer angezeigt werden, sodass die Auslenkung angepasst werden kann.



Geeignet für den Einbau:10-Tonnen-Portalkränemit einer Spannweite von mindestens 40 m.





7. Amplitudenanzeige



Funktion:Es ist darauf zu achten, dass der Kran mit Wippwerk die Amplitude des Spreaders korrekt anzeigen kann.



Sollte installiert werden auf:Autokrane, Reifenkrane, Raupenkrane, Eisenbahnkrane, Turmdrehkrane und Portalkrane.





8. Verriegelungsschutzvorrichtung



Funktion:Zwischen dem Stützanschlag des Auslegers und dem Wippwerk des Auslegers kann das Wippwerk erst starten, wenn der Anschlag seine Stützfunktion aufhebt.

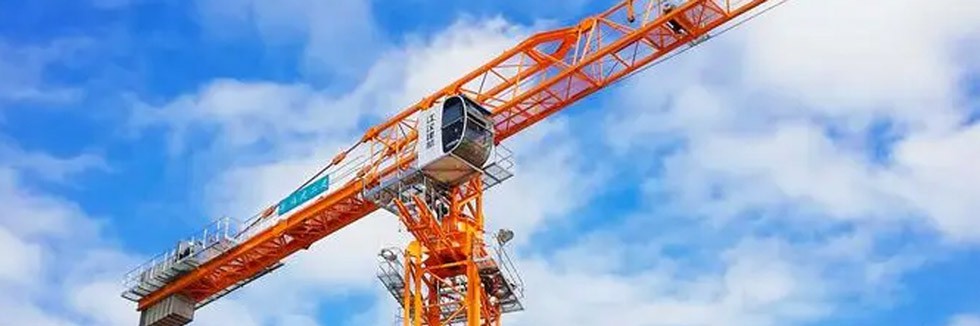

Sollte installiert sein:Turmdrehkran.



Funktion:Die Tür zum Einstieg in den Brückenkran und Portalkran und die Lukentür vom Fahrerhaus zur Brücke. Beim Öffnen der Tür kann der Kranantrieb nicht gestartet werden. Wenn sich die Fahrerkabine im beweglichen Teil befindet, kann der Antriebsmechanismus nicht gestartet werden, wenn die Tür zum Durchgang in die Fahrerkabine geöffnet wird.



Sollte installiert sein:10-Tonnen-Laufkran.
